Conectores SPINNER: conexión fiable y de baja pérdida para los requisitos más exigentes

Los conectores para transmitir señales de alta frecuencia se utilizan en una amplia variedad de industrias tales como la radio móvil, la radiodifusión, la tecnología de medición, la comunicación por satélite, la tecnología de radar, la investigación y muchas otras aplicaciones industriales.

Los conectores SPINNER aseguran una transmisión de señal óptima y de baja pérdida, así como conexiones extremadamente duraderas y rentables. Los conectores SPINNER son fuertes y resistentes, y están disponibles para diversos entornos climáticos, que van desde el mar hasta el desierto o incluso el espacio. Garantizan excelentes propiedades eléctricas y mecánicas, como, p. ej. , estabilidad para una conectividad permanente, cumplimiento con los más altos requisitos de sellado y altas capacidades de transmisión.

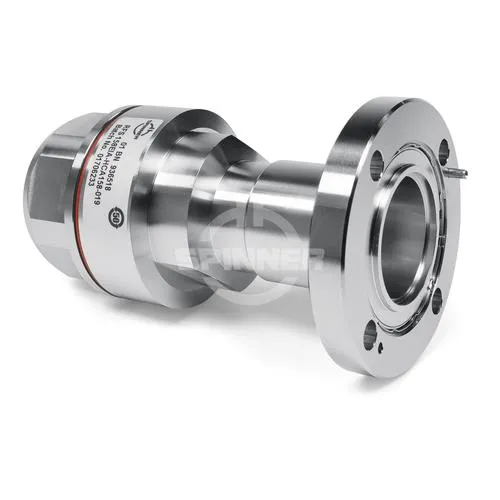

Con un 1 5/8" EIA conector HCA158-50 cable dieléctrico de aire 1 5/8"-50 premium anillo tórico la abrazadera del cable se atornilla a los conductores interiores y exteriores escalonados, luego se engarzan los conductores interiores y exteriores. Finalmente, se coloca el cabezal del conector en el extremo del cable y la abrazadera del cable y se atornilla a las bridas. A fin de garantizar un sellado adecuado, se instala una junta tórica y una junta de cobre. Toda la abrazadera del cable se rocía con un compuesto sellador, el SPINNER Plast2000, de modo que la humedad o la contaminación no puedan penetrar en el interior del conector.

Un 1 5/8" EIA conector HCA158-50 cable dieléctrico de aire 1 5/8"-50 premium anillo tórico es ideal para ser instalado en un cable con dieléctrico de aire (Air dielectric cable). El diseño premium con contactos interiores y exteriores ampliados garantiza la máxima fiabilidad a altos niveles de potencia de AF. Todos los conectores tienen bridas y entradas selladas para el funcionamiento con sobrepresión.

El adaptador es una versión recta.

Los conectores de brida coaxial, comúnmente conocidos como «brida EIA», están conectados por un elemento de acoplamiento. El sistema de conectores cumple con los estándares internacionales EIA STD RS-225, 339 IEC, DIN EN 122150 y MIL-F 24044. Los conectores de brida EIA son ideales para sistemas de impresión y para instalaciones en exteriores. Los conectores 1 5/8" EIA se utilizan para conectar dos elementos de una línea de transmisión coaxial de alto rendimiento rígida o semirrígida para señales de alta frecuencia. Por lo general, estos funcionan en sistemas con transmisión de potencia muy alta (de kW a MW), p. ej. , en sistemas de radiodifusión DAB, DVB o FM o en aplicaciones de alta energía en instalaciones de investigación (acelerador de partículas, plasmatrón).
